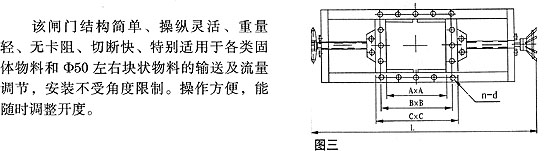

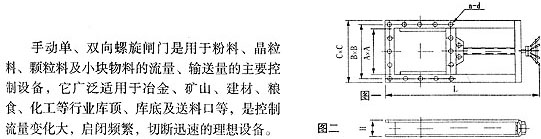

平板闸门

用途

该闸阀广泛适用于建材、冶金、矿山等行业粉尘物料流量控制的管道上，是控制粉尘物料流量的理想设备。

特点

该闸阀结构简单，重量轻，操作灵活，装拆方便，采用优质碳素钢制造，其强度高，性能好，使用寿命长；丝杆及螺母采用了软防护罩结构，不受外界粉尘影响。

工作原理

该闸门主要由框架、丝杆螺母、手轮、闸板组成，手轮(链轮)转动，丝杆带着丝杆螺母和闸板作水平方向的往复运动，达到阀门的启闭目的。

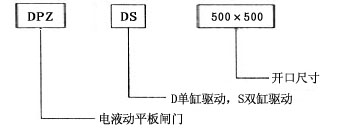

型号编制说明

主要性能参数

用途

特点

DPZD型电液动单缸驱动平板闸阀

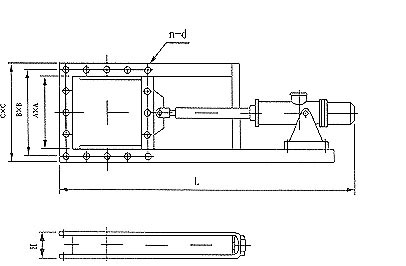

主要外形及连接尺寸

用途

该闸阀是我厂改进产品，工艺先进，质量可靠。它广泛地用于冶金、矿山、建材等行业，是控制粉尘物料流量的理想设备。

特点

1、本阀门操作方便，结构简单。

2、性能好，使用寿命长。

工作原理

该闸阀主要由框架、闸板、电液装置等零件组成。工作时，活塞杆受液压力作用带动闸板作水平方向的往复运动，达到闸门的启闭目的。

主要性能参数

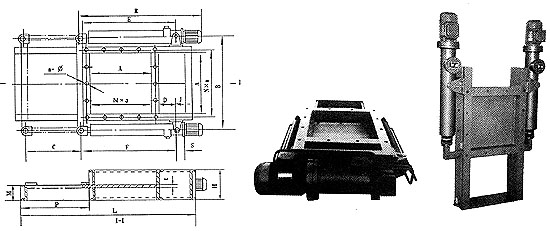

DPZS型电液动双缸驱动平板闸门外形尺寸图

电液动双缸驱动平板闸门技术参数

订货须知：

1、用户在订货时，必须按样本中的选型形式选型，所有类型平板闸门都为一般型，如果是特殊要求（如散状物料颗粒大于20mm时，此时需增大闸板强度）请另加说明。

2、平板闸门配套的电液推杆，在正常情况下，不配套电气控制部分，如果需要请在订货时注明（推杆电气控制图见电液推杆部分）。

3、关于安装、使用、维修的注意事项，请另见《平板闸门安装、使用、维修》说明书（随货同行）。
